Blynk2.0으로 WiFi 제어하기

목차(클릭하세요)
이 방식은 다른 네트워크에서도 사용가능한 방식 Blynk 2.0 어플을 이용해 스마트폰과 웹에서
아두이노 IOT WeMos D1 R1 보드에 연결된 LEDWIFI 무선으로 제어하기
[참고 사이트]

두 방식 비교표

항목
웹 서버 방식
Blynk 클라우드 방식
네트워크
같은 WiFi 필수
서로 다른 네트워크 OK
접속 범위
로컬 네트워크만
전 세계 어디서든
외부 접속
불가능
가능
데이터 사용
없음
소량 사용
서버
아두이노가 서버
Blynk 클라우드 서버
UI
HTML로 직접 작성
Blynk 위젯 사용
복잡도
중간
쉬움

1. Blynk란?

1-1. IoT 프로젝트를 위한 앱 빌더 플랫폼

스마트폰 앱으로 아두이노/ESP32 같은 하드웨어를 원격 제어할 수 있게 해주는 클라우드 기반 IoT 플랫폼
기존 예제와의 차이점?
Blynk = 미리 만들어진 방(버튼, 슬라이더, 그래프)을 끌어다 놓기만 하면 완성

1-2. Blynk의 주요 구성 요소

Blynk 2.0 서비스는 크게 세 가지 부분으로 작동
Blynk App & Web Dashboard (인터페이스): 사용자가 스마트폰이나 PC 화면에서 버튼을 누르거나 그래프를 보는 곳
'스위치'나 'LED' 위젯을 배치하여 제어 패널을 구성할 수 있음
Blynk Cloud (서버): 사용자의 스마트폰과 아두이노 사이에서 데이터를 중계해 주는 역할
사용자가 만든 '템플릿' 정보가 이곳에 저장됨
Blynk Libraries (하드웨어 코드): 아두이노에 업로드하는 코드
하드웨어가 인터넷을 통해 Blynk 클라우드와 통신할 수 있게 함

1-3.특이점_템플릿과 데이터스트림

템플릿(Template): 어떤 하드웨어를 쓰고, 어떤 통신 방식(WiFi 등)을 쓸지 정의해 둔 '설계도'
하드웨어를 등록하기 전에 웹에서 먼저 템플릿을 생성해야 함
데이터스트림(Datastream): 앱과 하드웨어 사이를 연결하는 '가상의 전선'
'가상 핀(Virtual Pin)'이라고도 부르며, 예를 들어 디지털 핀(D4, D5)이 아닌 V1, V2와 같은 가상 채널을 통해 데이터를 주고 받을 수 있음
예시: 앱의 슬라이더(V1)를 움직이면 → 클라우드(V1)를 거쳐 → 아두이노 코드의 BLYNK_WRITE(V1) 함수로 값이 전달됨

1-4.작동과정 요약(기초)

[스마트폰 앱] (WiFi/LTE) [Blynk 클라우드 서버] (WiFi) [아두이노/ESP32] [LED, 센서, 모터 등]
[작동 시나리오]
1.
Blynk 앱에서 "LED ON" 버튼 터치
2.
Blynk 서버로 신호 전송
3.
서버가 아두이노/ESP32에게 명령 전달
4.
아두이노/ESP32가 LED 켜기 실행

2. 작업순서

크게 4단계로 구분

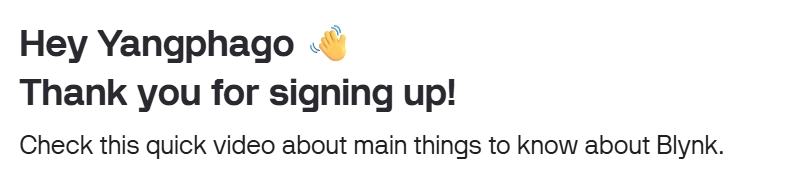

1. 웹 설정: Blynk 웹사이트에서 회원가입 후 템플릿과 데이터스트림을 생성
2. 화면 구성: 웹 대시보드나 앱에서 위젯(버튼, 슬라이더 등)을 배치하고 데이터스트림과 연결
3. 코드 업로드: Blynk에서 발급받은 **인증 토큰(Auth Token)**과 템플릿 ID를 아두이노 코드에 복사해 넣고 업로드
4. 원격 제어: 기기가 인터넷(WiFi)에 연결되면 스마트폰으로 어디서든 제어

2-1. 웹설정

템플릿(Template) 생성

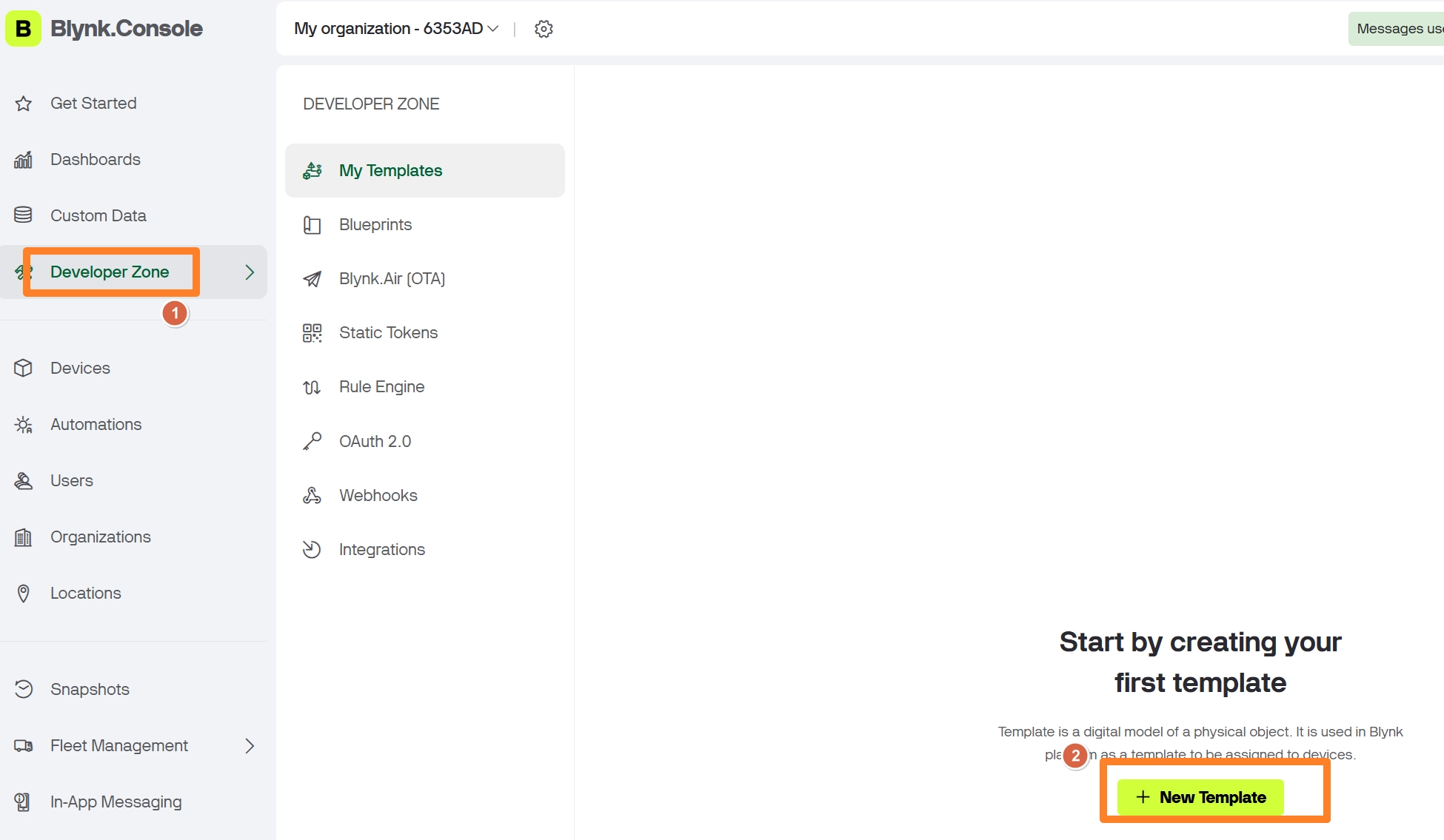

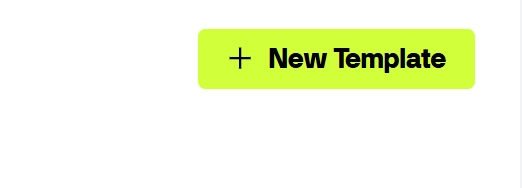

Blynk.io 접속 및 로그인 → Templates 메뉴 → + New Template 클릭.
프로필명 등 자잘한 정보를 입력하면 끝!
이후 해당 메뉴를 순서대로 클릭하여 New Template을 클릭
name과 description은 적당히 적은 다음,
하드웨어 통신 타입은 정확히 기재
[설정 값 입력]
NAME: Servotest (이름은 자유롭게)
HARDWARE: Arduino (또는 Generic)
CONNECTION TYPE: WiFi
데이터스트림(Datastreams) 구성
Datastreams 탭 → + New DatastreamVirtual Pin 선택.
V1 (제어용):
Name: Servo Control
Pin: V1
Data Type: Integer
Min/Max: 0 / 180

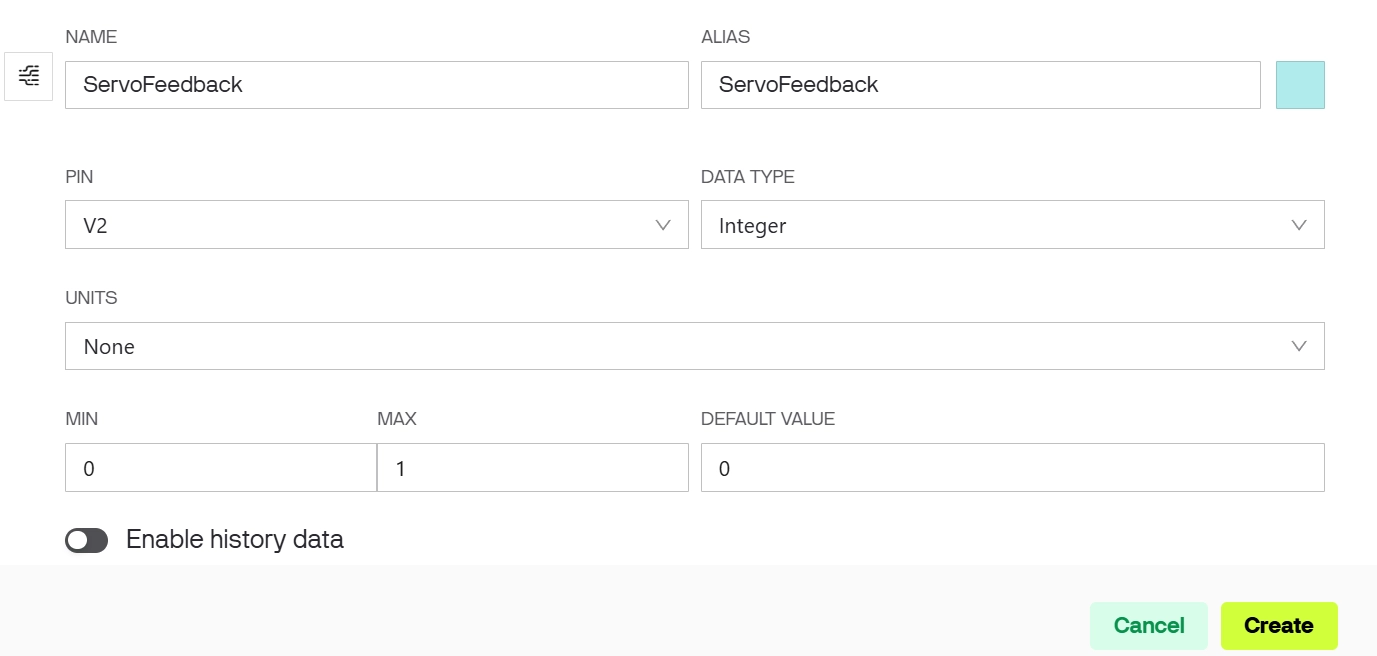

V2 (피드백용):
Name: Servo Feedback
Pin: V2
Data Type: Integer

2-2.화면구성

위젯 배치 (Edit Mode)
Web Dashboard 탭 클릭

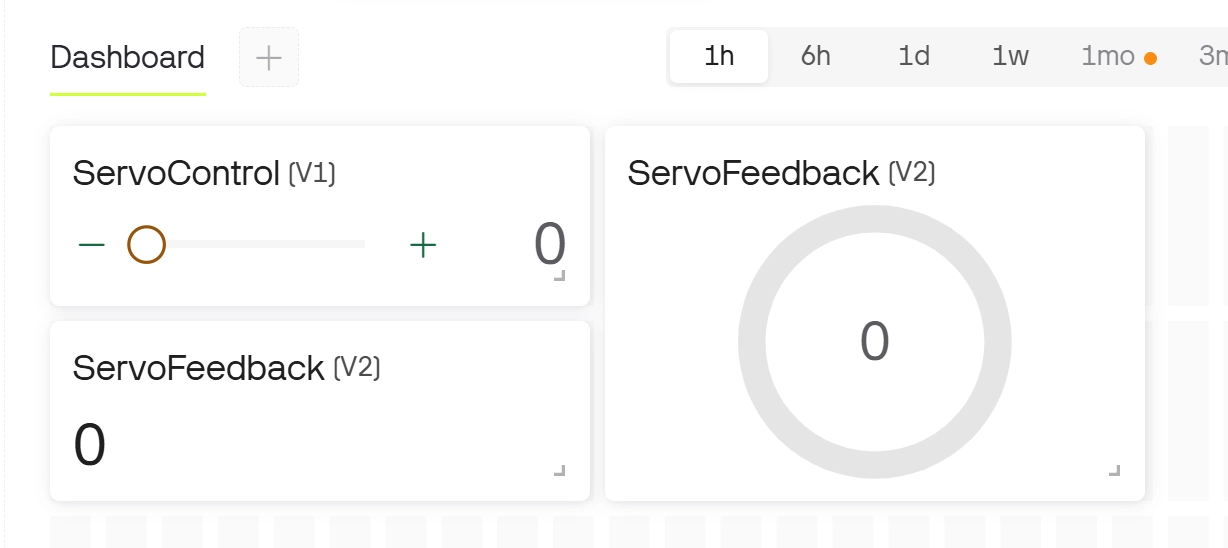

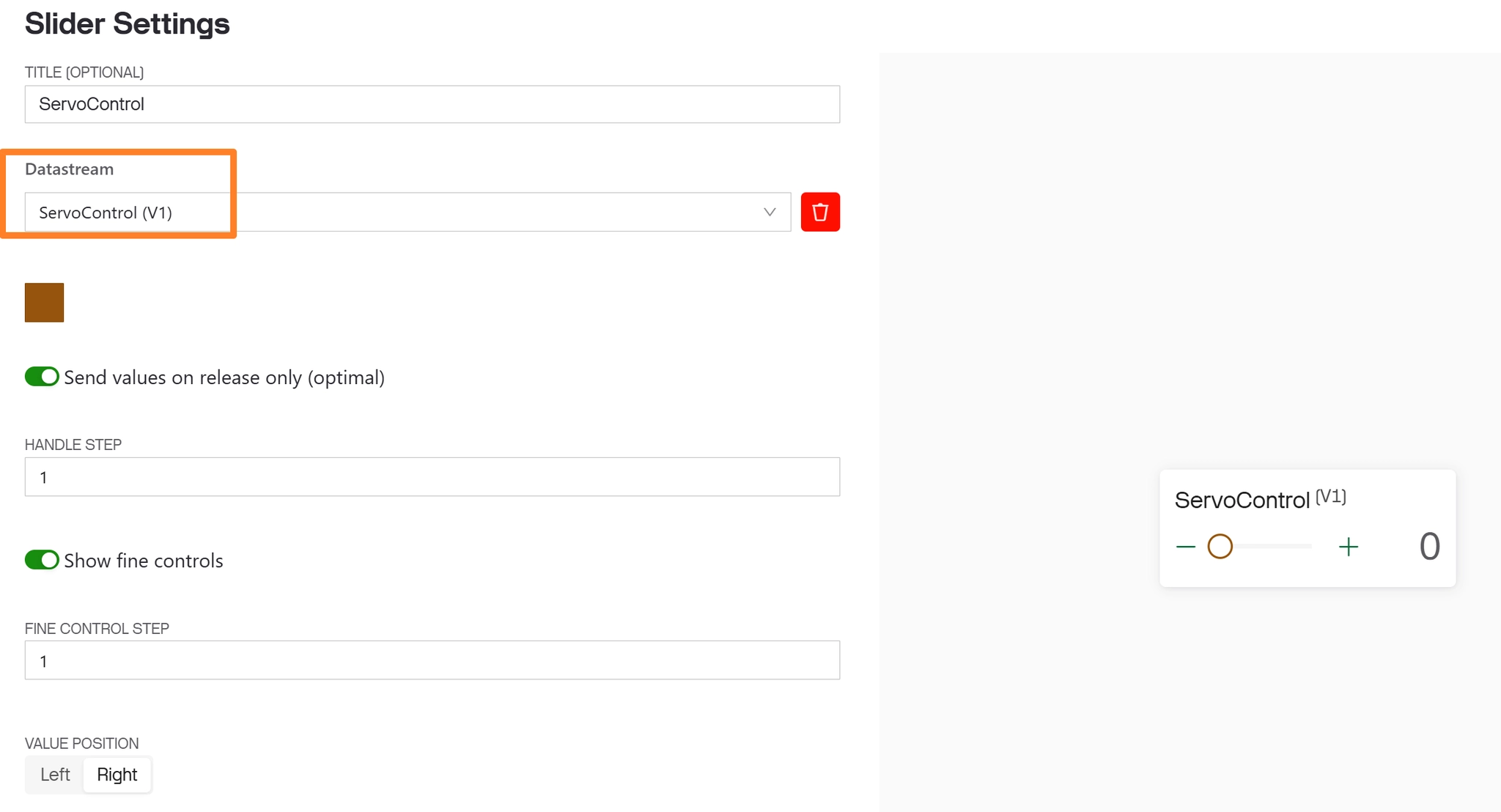

Slider 위젯을 드래드 방식으로 추가:
설정(톱니바퀴): Datastream을 Servo Control (V1)에 연결.
Label/Gauge Display 위젯 추가:
설정: Datastream을 **Servo Feedback (V2)**에 연결
Save 클릭하여 저장.
디바이스 생성 및 정보 복사

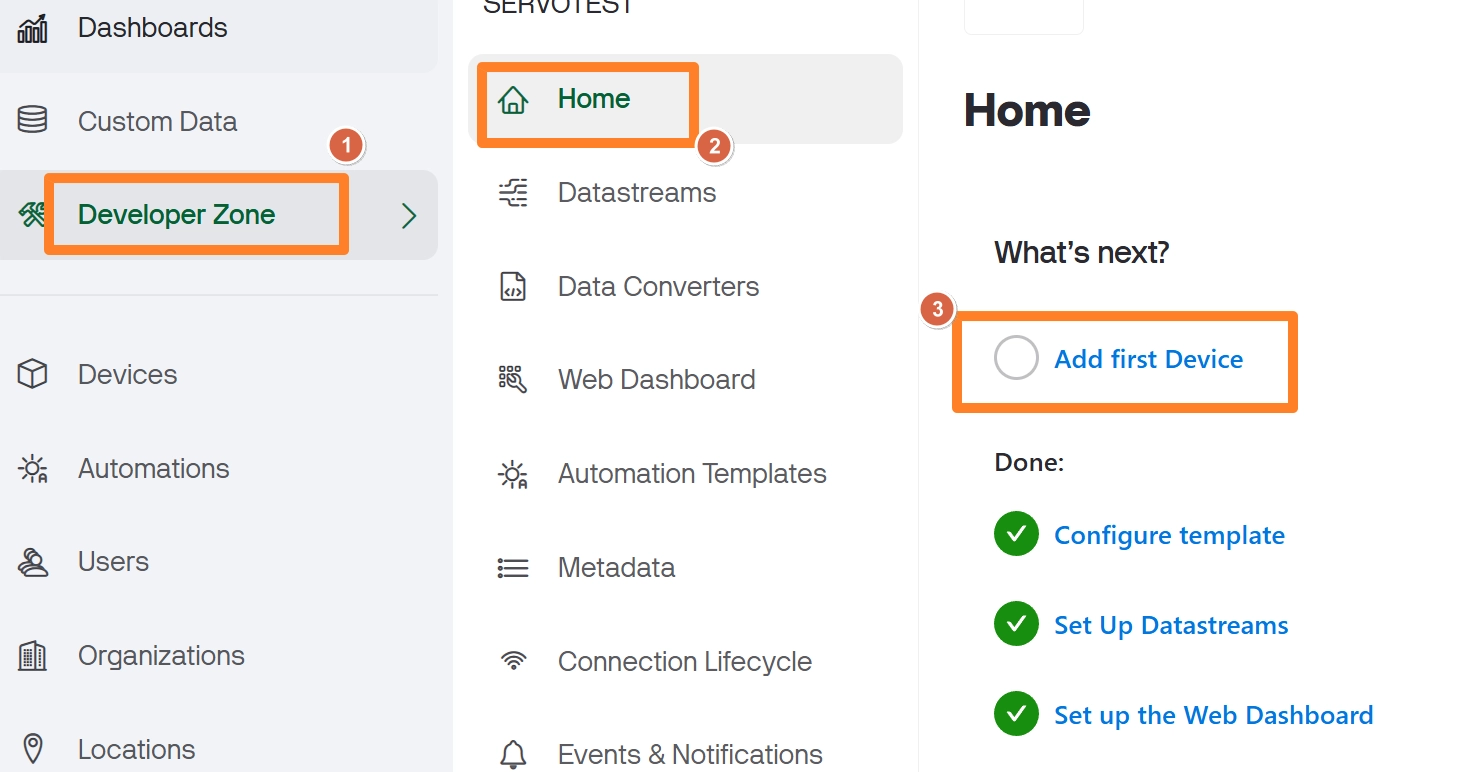

◦ 이후 왼쪽 메뉴에서 다시 Developer Zone 를 클릭한 다음 → add first Device선택
◦ 생성한 템플릿 선택 → 생성된 Device Info 화면에서 아래 3가지 정보 복사하여 기록해두기
[주의 ]BLYNK_AUTH_TOKEN은 한번생성 후 조회가 잘 안되니 조심
BLYNK_TEMPLATE_ID
BLYNK_DEVICE_NAME
BLYNK_AUTH_TOKEN

2-3.코드 업로드

필수 라이브러리 설치

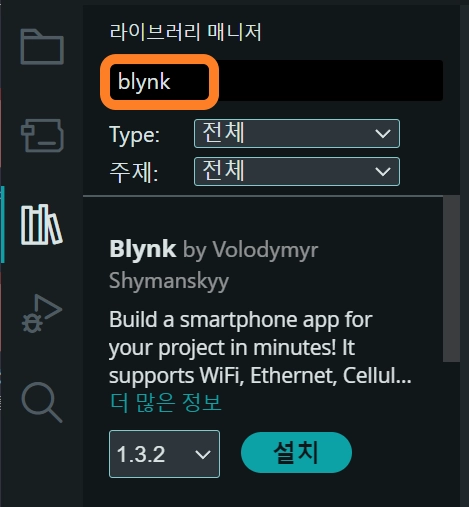

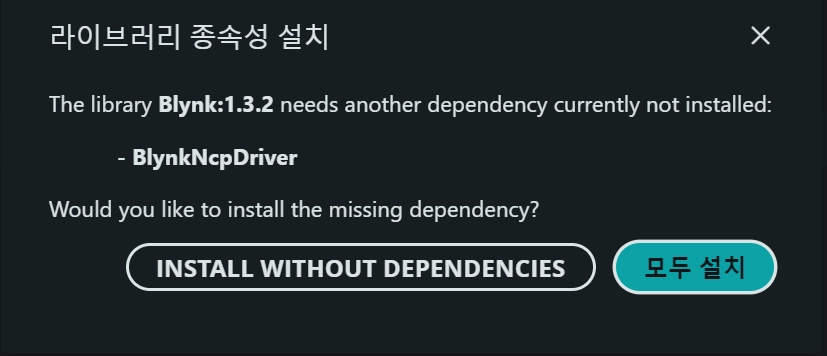

라이브러리 매니저(Ctrl+Shift+I) 실행.
Blynk 검색 및 설치 (BlynkSimpleWifi.h 포함됨).
[주의] 우노 R4 WiFi의 와이파이 기능을 담당하는 WiFiS3.h 라이브러리는 보드 패키지를 설치할 때 자동으로 포함되므로 별도로 라이브러리 매니저에서 설치할 필요없고, Blynk라이브러리만 설치하면 OK!
코드 작성 (R4 WiFi 기준)
헤더 파일: <WiFiS3.h><BlynkSimpleWifi.h> 사용
WiFi 설정: 2.4GHz 대역의 SSID와 비밀번호 입력 (5GHz 지원 불가).
핵심 로직
#define BLYNK_TEMPLATE_ID "내_템플릿_ID" #define BLYNK_DEVICE_NAME "내_장치_이름" #define BLYNK_AUTH_TOKEN "내_인증_토큰" #define BLYNK_PRINT Serial #include <WiFiS3.h> // 우노 R4 WiFi 필수 라이브러리 [2] #include <BlynkSimpleWifi.h> // 일반 WiFi용 Blynk 라이브러리 #include <Servo.h> Servo myServo; char auth[] = BLYNK_AUTH_TOKEN; char ssid[] = "와이파이_이름"; // 2.4GHz 와이파이만 가능 char pass[] = "와이파이_비번"; const int servoPin = 10; // 서보모터 핀 void setup() { Serial.begin(9600); // 서보 설정 myServo.attach(servoPin); myServo.write(0); // Blynk 연결 시도 Blynk.begin(auth, ssid, pass); } void loop() { Blynk.run(); } // 슬라이더 제어 및 피드백 로직 (이전 답변과 동일) BLYNK_WRITE(V1) { int angle = param.asInt(); myServo.write(angle); int currentAngle = myServo.read(); Blynk.virtualWrite(V2, currentAngle); }
Arduino
복사
업로드 설정
Board: Arduino UNO R4 WiFi 선택.
Port: 인식된 COM 포트 선택.
◦ 업로드 버튼() 클릭.
이후 시리얼 모니터창에 아무 반응이 없다면 아두이노의 Reset버튼을 눌러 시리얼 모니터창이 아래와 같이 출력되는지 확인필수

2-2.원격제어

연결 상태 확인

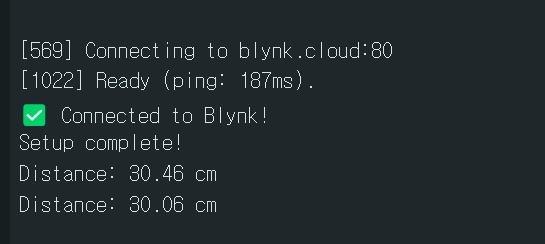

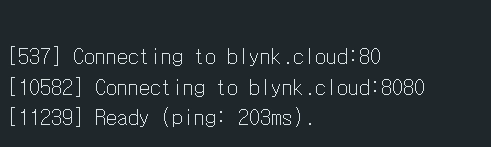

◦ 시리얼 모니터(9600 baud)를 열어 Blynk 로고Ready 메시지 확인.
◦ 보드의 IP 주소가 출력되면 정상 연결됨.
제어 및 피드백 테스트,
Blynk 웹 대시보드 또는 모바일 앱 접속.

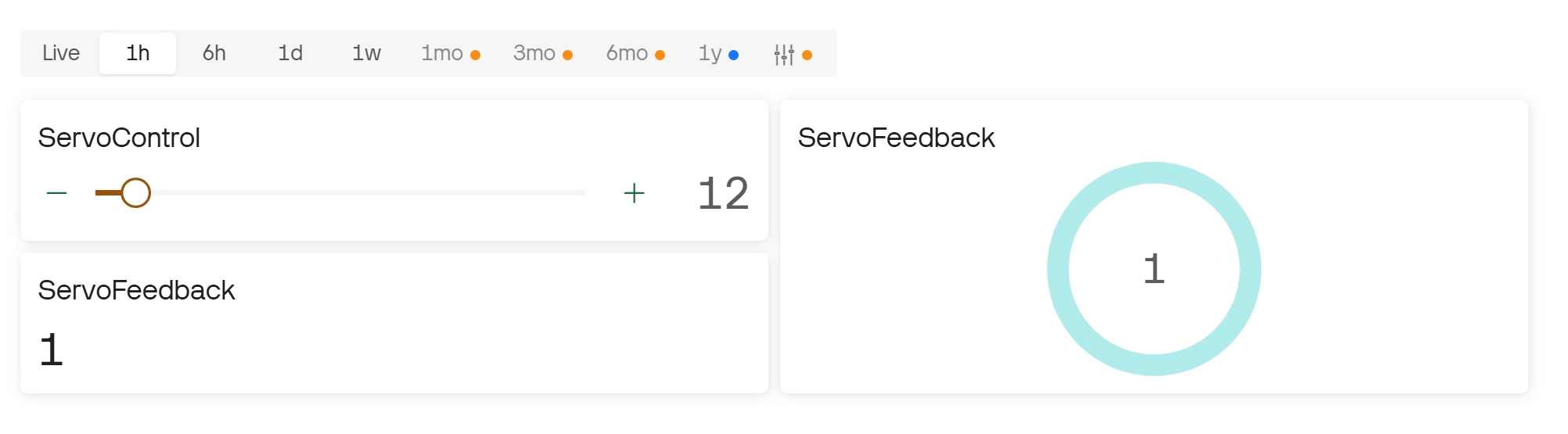

◦ **슬라이더(V1)**를 움직여 실제 서보모터가 회전하는지 확인.
◦ 모터가 움직인 직후 **디스플레이(V2)**에 현재 각도 값이 업데이트되는지 확인

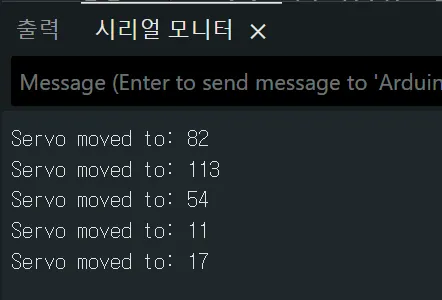

실제 웹페이지에서 18로 제어했지만, 시리얼 모니터에는 17이 출력(완벽하지 않은 듯)

3. [심화]초음파센서를 통한 엄크 감지기 웹버전 만들기

3-1.가상핀 구성

위젯
용도
V1
Value Display,Gauge
거리 숫자 표시, 거리 게이지
V3
LED
근접 경고등 (20cm 이하)
V4
slider
경고 거리 조정

3-2.작동 시나리오

1초마다 자동 측정
초음파 발사 → 반사파 수신 → 거리 계산
Blynk 앱으로 전송
V1: "35 cm" 표시
V3: LED 꺼짐 (35 > 20(임계값)
V4: 경고 거리 조정
근접 경고
물체가 15cm로 가까워짐
V3: LED 빨간색 켜짐
시리얼: " WARNING: Object too close!"

3-3.작업순서(4단계)

3-3-1.웹 설정(새 템플릿 생성)

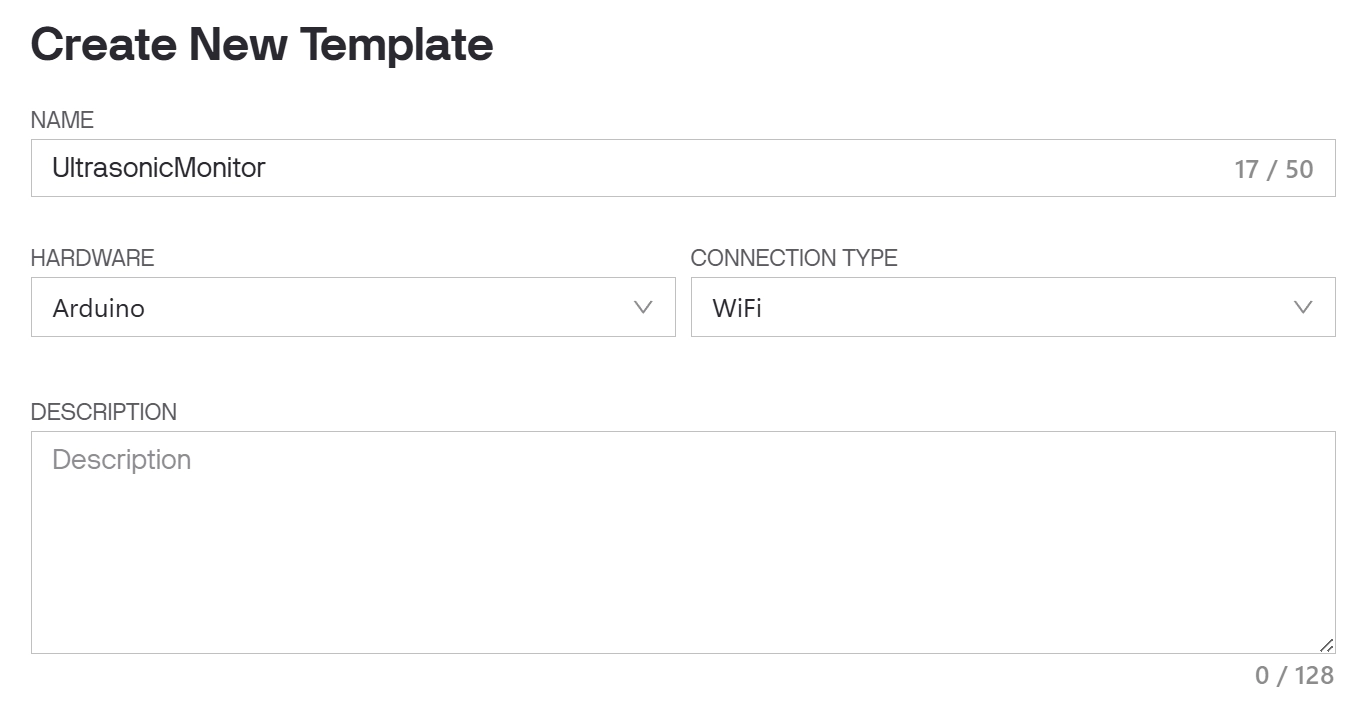

기존의 템플릿은 놔두고 새로운 템플릿 셋팅하기
프로젝트 이름
"UltrasonicMonitor"
Device: "Arduino UNO R4 WiFi" 선택
Connection: "WiFi" 선택

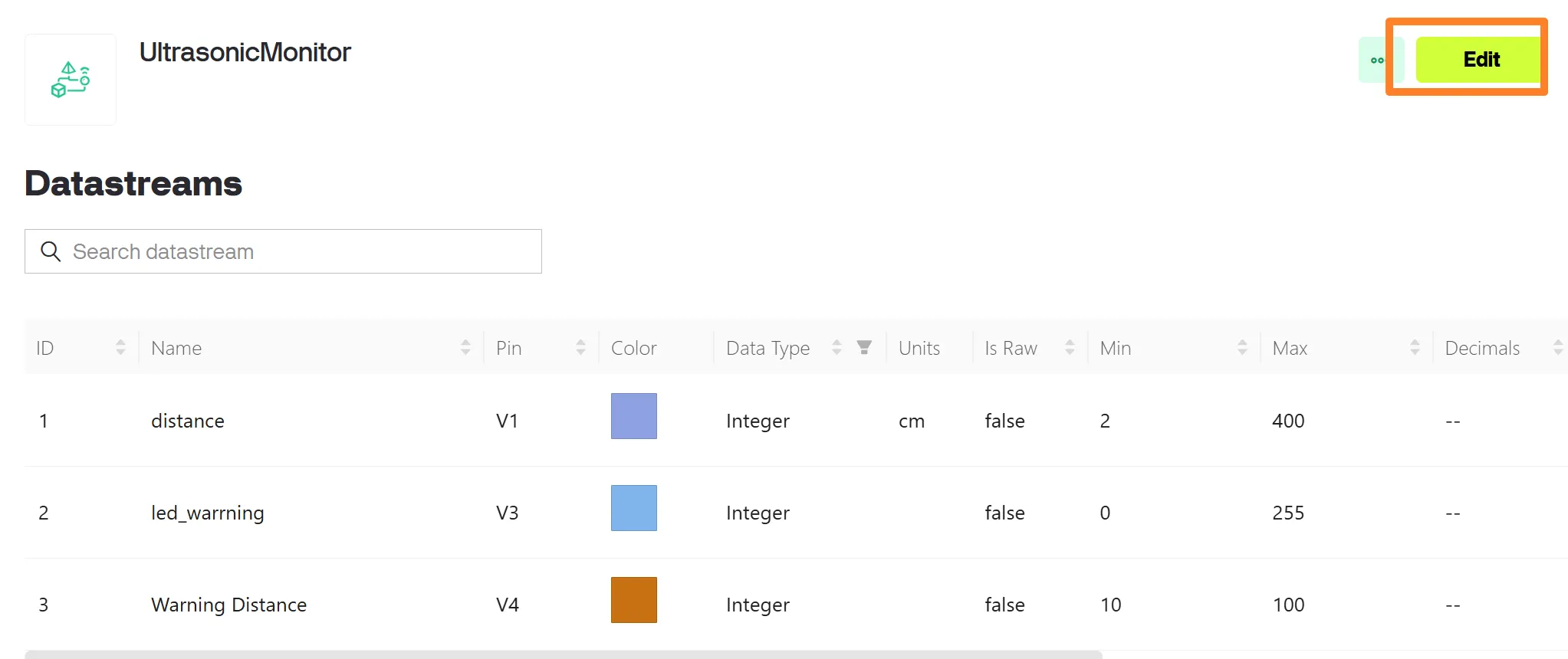

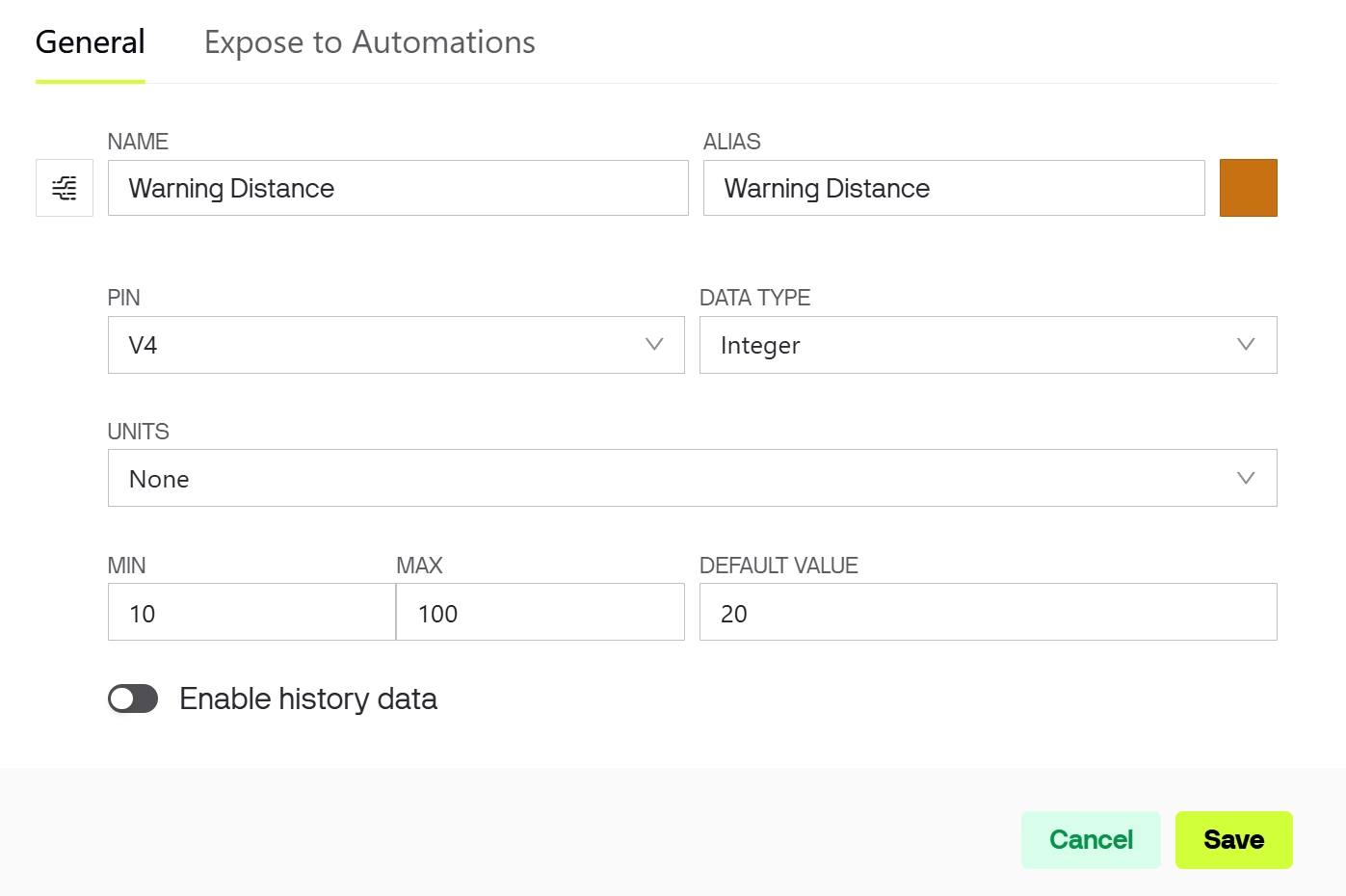

데이터스트림(Datastreams) 구성

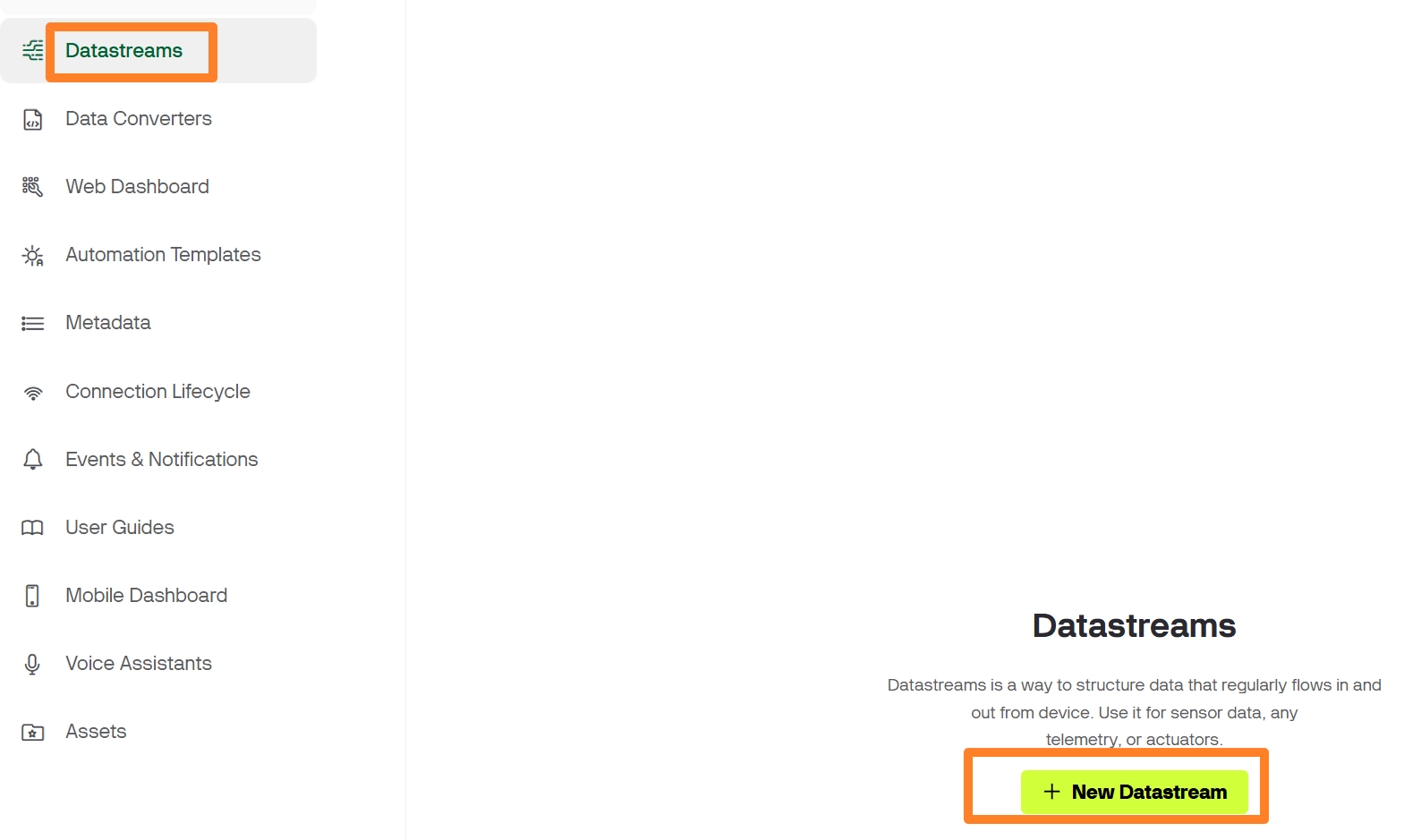

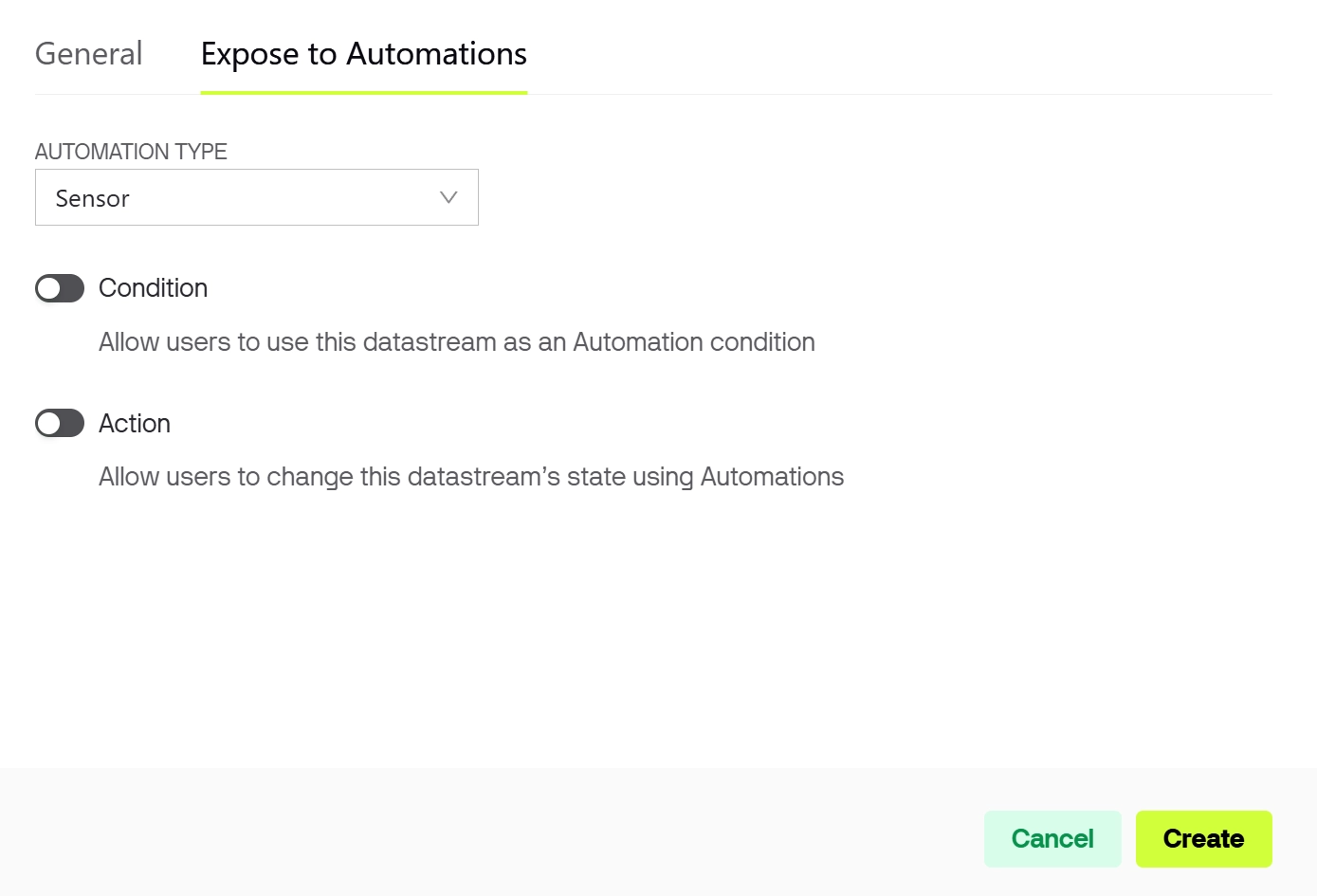

Datastreams 탭 → + New DatastreamVirtual Pin 선택.

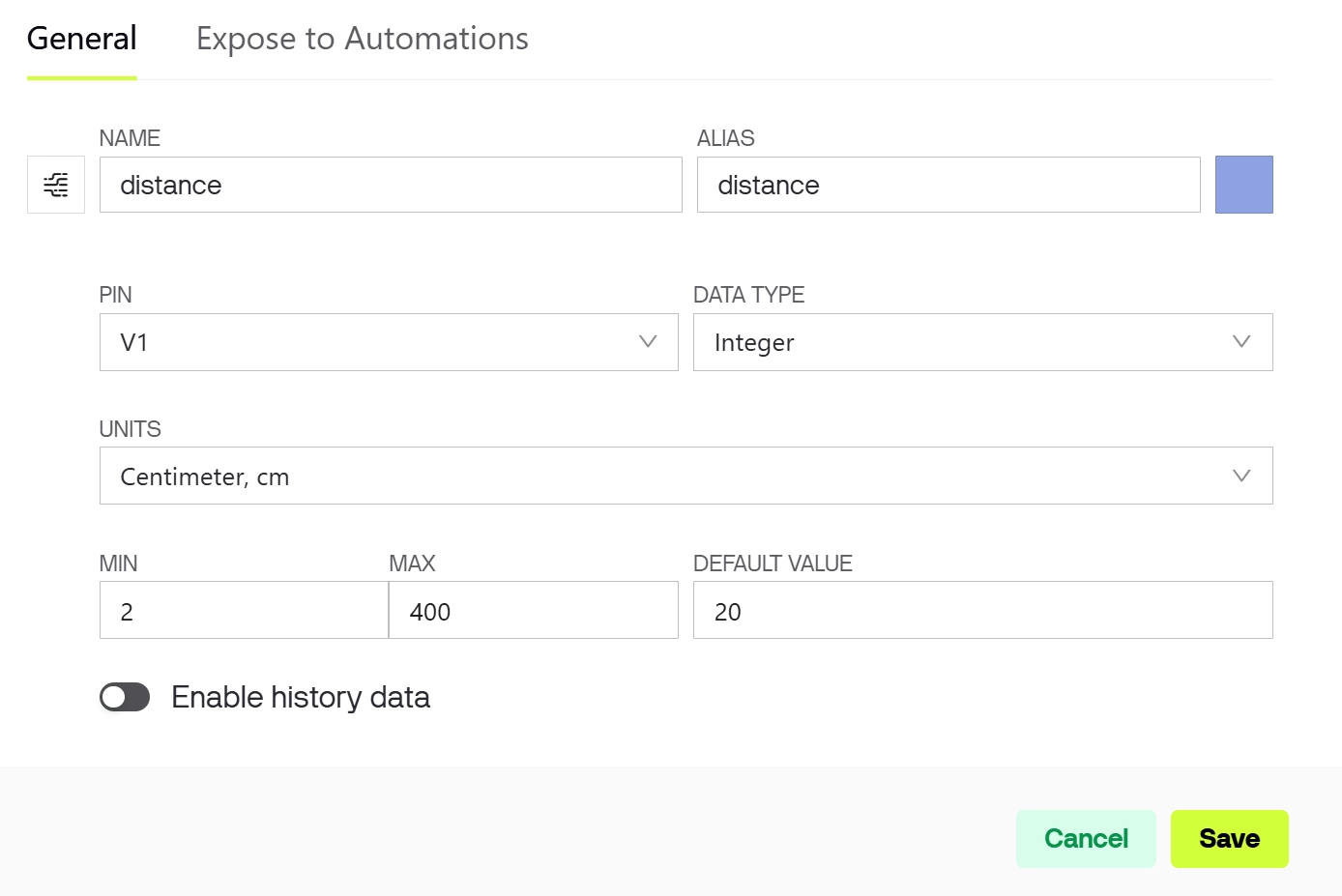

v1: 거리관련 가상핀 설정
v3:웹 페이지 대시보드의 근접 경고등작동을 위한 가상핀
v4: 경고 거리 조정을 위한 가상핀

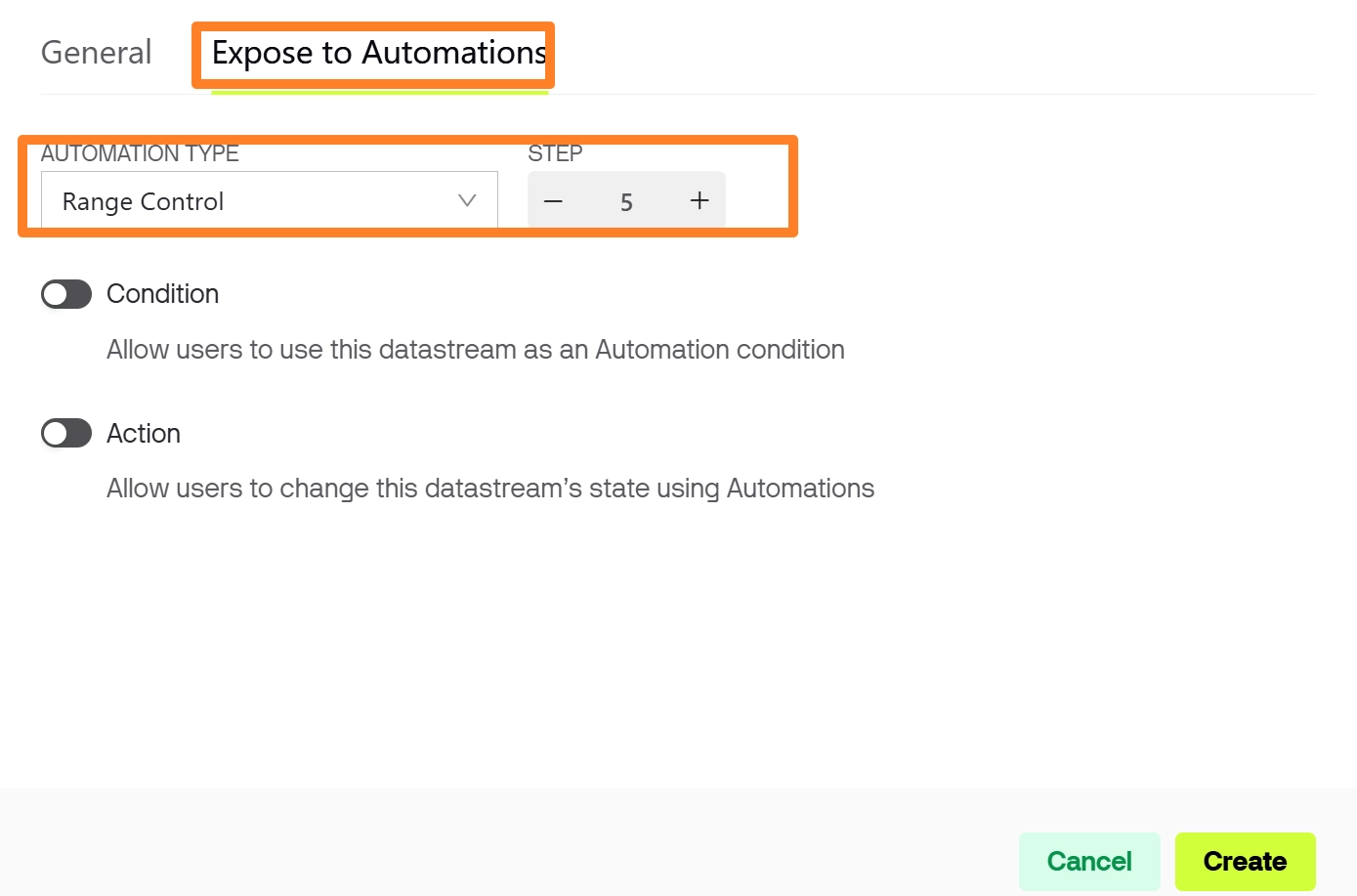

거리 단위를 5로 제어 가능

3-3-2.위젯 배치 및 디바이스 설정

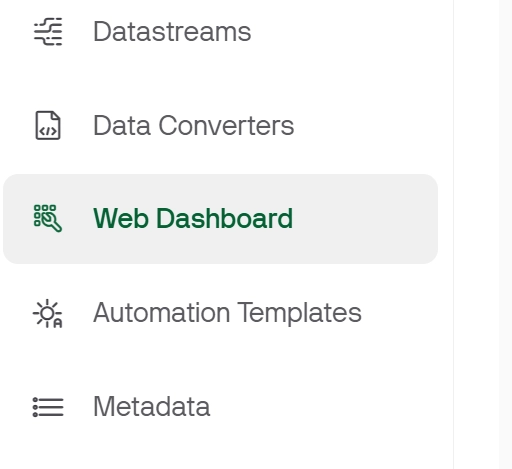

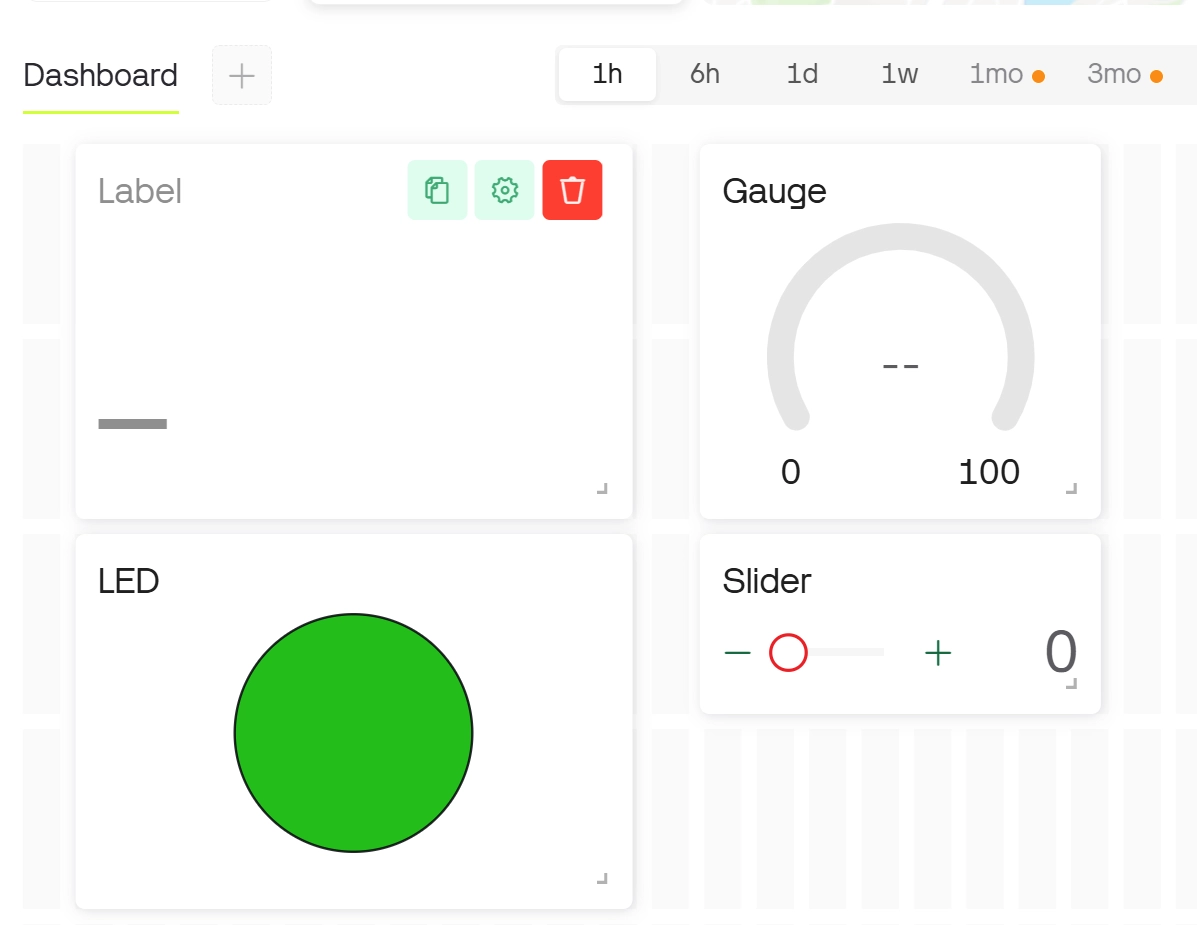

Web Dashboard 탭 클릭하여 4가지 위젯을 배치
각 위젯의 설정(톱니바퀴)를 사용하여 위젯과 가상핀 연결

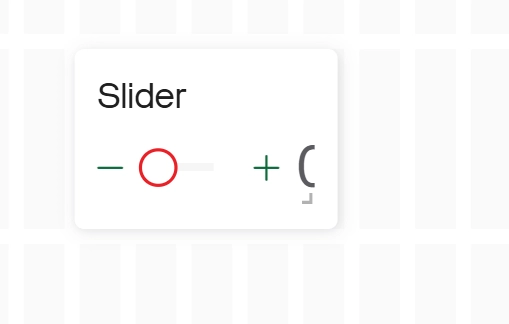

초깃값 설정이 잘못되면 save불가능
디바이스 생성 및 정보 복사

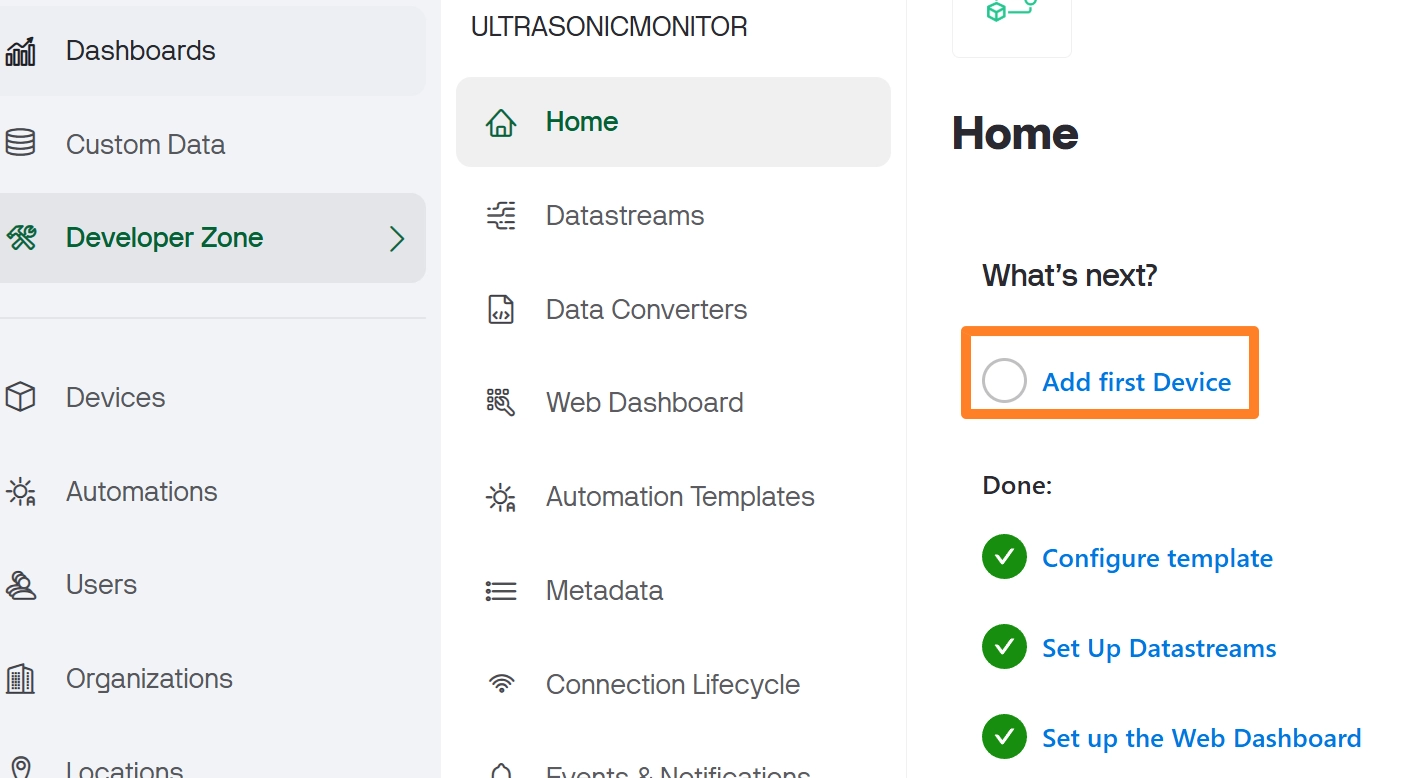

◦ 이후 왼쪽 메뉴에서 다시 Developer Zone 를 클릭한 다음 → add first Device선택

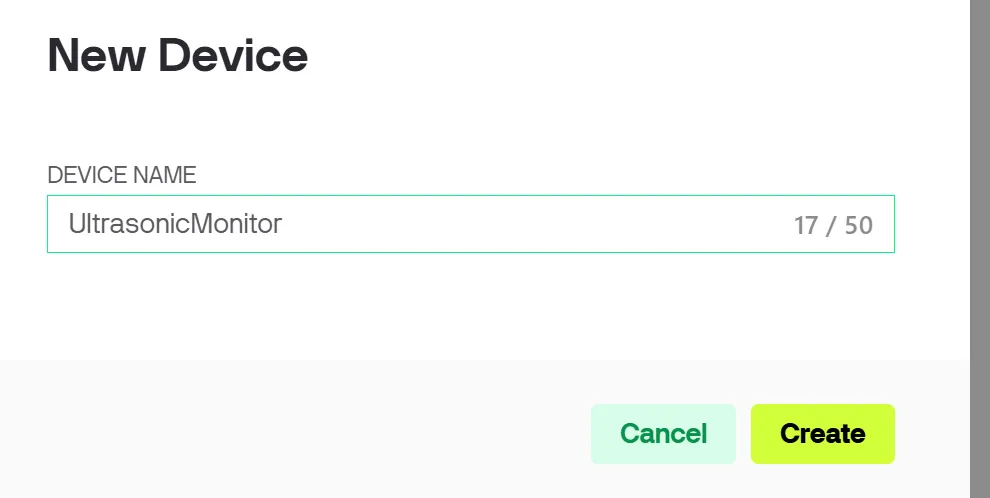

이후 디바이스 네임을 설정한 뒤, BLYNK_TEMPLATE_ID, BLYNK_TEMPLATE_NAME, BLYNK_AUTH_TOKEN를 복사하여 코드에 넣기

3-3-3.코드 업로드

/* Blynk Ultrasonic Sensor Distance Monitor 초음파 센서(HC-SR04)로 거리를 측정하여 Blynk 앱으로 실시간 모니터링하는 IoT 프로젝트 Circuit: * 초음파 센서 TRIG: 8번 핀 * 초음파 센서 ECHO: 9번 핀 * VCC: 5V, GND: GND Blynk 앱 설정: * V1: Value Display + Gauge (거리 표시 - 두 위젯 모두 V1에 연결) * V3: LED Widget (근접 경고) * V4: Slider (경고 거리 조정) Created by Yangphago */ #define BLYNK_TEMPLATE_ID "내_템플릿_ID" #define BLYNK_DEVICE_NAME "UltrasonicMonitor" #define BLYNK_AUTH_TOKEN "내_인증_토큰" #define BLYNK_PRINT Serial #include <WiFiS3.h> #include <BlynkSimpleWifi.h> // WiFi 설정 char auth[] = BLYNK_AUTH_TOKEN; char ssid[] = "와이파이_이름"; // 2.4GHz 와이파이만 가능 char pass[] = "와이파이_비번"; // 초음파 센서 핀 설정 const int TRIG_PIN = 8; const int ECHO_PIN = 9; // 측정 관련 변수 float distance = 0; int warningDistance = 20; // 경고 거리 (초기값 20cm, 앱에서 조정 가능) unsigned long lastMeasureTime = 0; const int MEASURE_INTERVAL = 500; // 0.5초마다 측정 // Blynk 타이머 BlynkTimer timer; void setup() { Serial.begin(9600); // 초음파 센서 핀 모드 설정 pinMode(TRIG_PIN, OUTPUT); pinMode(ECHO_PIN, INPUT); // Blynk 연결 Serial.println("Connecting to Blynk..."); Blynk.begin(auth, ssid, pass); // 타이머 설정: 1초마다 센서 읽기 timer.setInterval(1000L, sendSensorData); Serial.println("Setup complete!"); } void loop() { Blynk.run(); timer.run(); } // 거리 측정 함수 float measureDistance() { // 1. TRIG 핀을 LOW로 초기화 digitalWrite(TRIG_PIN, LOW); delayMicroseconds(2); // 2. TRIG 핀에 10μs 펄스 발생 digitalWrite(TRIG_PIN, HIGH); delayMicroseconds(10); digitalWrite(TRIG_PIN, LOW); // 3. ECHO 핀에서 펄스 지속 시간 측정 (μs) long duration = pulseIn(ECHO_PIN, HIGH, 30000); // 타임아웃 30ms // 4. 거리 계산 (cm) // 거리 = (시간 × 음속) / 2 // 음속 = 340m/s = 0.034cm/μs // 거리(cm) = duration(μs) × 0.034 / 2 float dist = duration * 0.034 / 2; // 5. 유효 범위 체크 (2cm ~ 400cm) if (dist < 2 || dist > 400) { return -1; // 측정 실패 } return dist; } // 센서 데이터를 Blynk로 전송 void sendSensorData() { // 거리 측정 distance = measureDistance(); if (distance > 0) { // 시리얼 모니터 출력 Serial.print("Distance: "); Serial.print(distance); Serial.println(" cm"); // V1: 거리 값 전송 (Value Display + Gauge 모두 연결됨) Blynk.virtualWrite(V1, distance); // V3: 근접 경고 LED if (distance <= warningDistance) { Blynk.virtualWrite(V3, 255); // LED 켜기 (빨간색) Serial.println("⚠️ WARNING: Object too close!"); } else { Blynk.virtualWrite(V3, 0); // LED 끄기 } } else { Serial.println("❌ Measurement failed - Out of range"); Blynk.virtualWrite(V1, "Error"); } } // Blynk 앱에서 경고 거리 조정 // V4: 슬라이더로 경고 거리 설정 (10-100cm) BLYNK_WRITE(V4) { warningDistance = param.asInt(); Serial.print("⚙️ Warning distance updated to: "); Serial.print(warningDistance); Serial.println(" cm"); // 현재 설정된 경고 거리를 앱에 다시 표시 (확인용) Blynk.virtualWrite(V4, warningDistance); } // 앱 연결 시 실행 BLYNK_CONNECTED() { Serial.println("✅ Connected to Blynk!"); // 초기값 전송 Blynk.virtualWrite(V1, 0); Blynk.virtualWrite(V3, 0); Blynk.virtualWrite(V4, warningDistance); // 현재 경고 거리 전송 }
Arduino
복사
업로드 설정
Board: Arduino UNO R4 WiFi 선택.
Port: 인식된 COM 포트 선택.
◦ 업로드 버튼() 클릭.
이후 시리얼 모니터창에 아무 반응이 없다면 아두이노의 Reset버튼을 눌러 시리얼 모니터창이 아래와 같이 출력되는지 확인필수

3-3-4.원격제어 확인

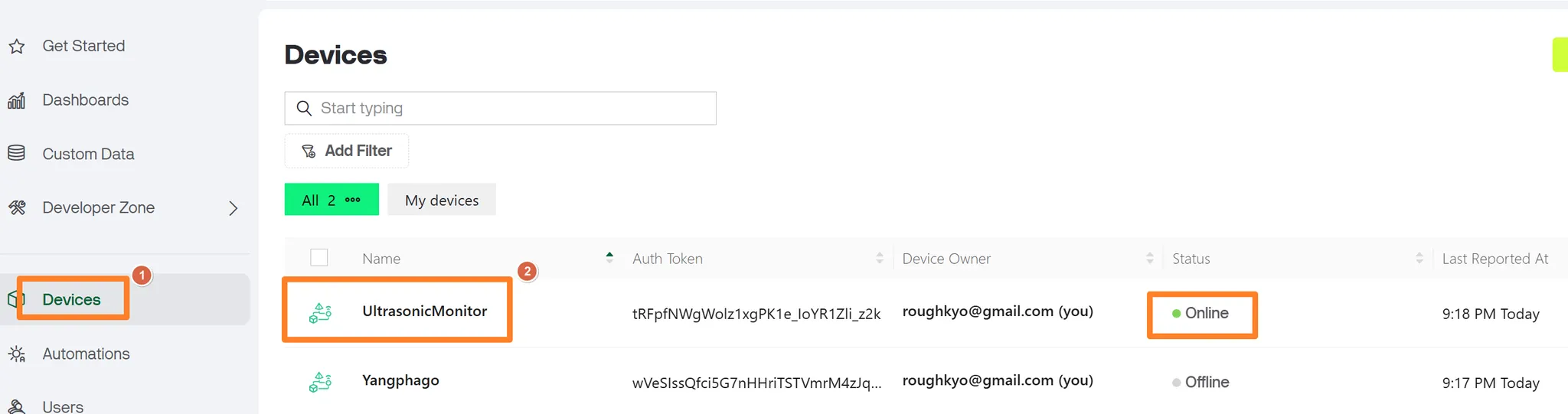

Devices를 클릭하면 현재 활성화 되어있는 디바이스가 online으로 표시되어 있음

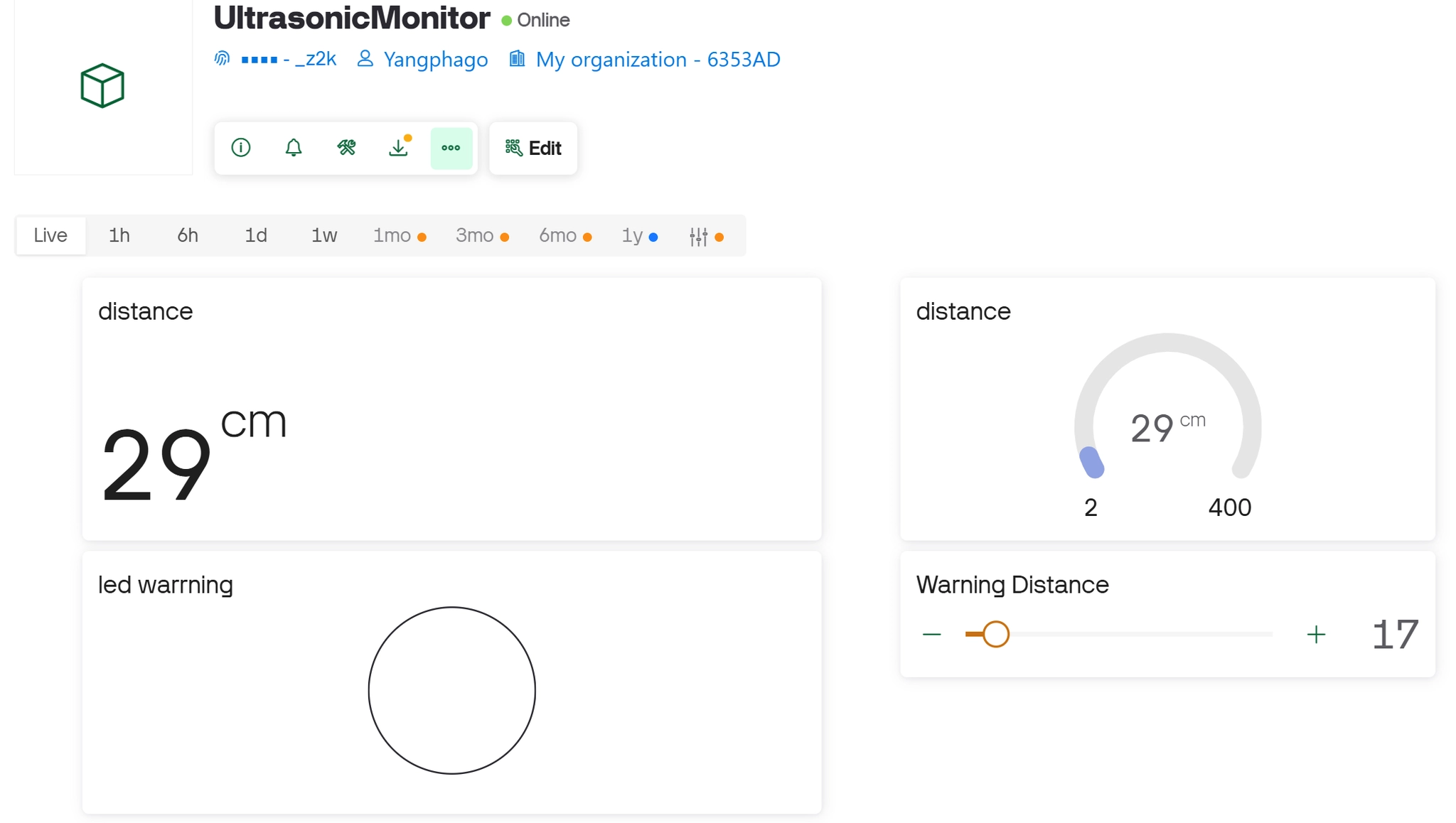

클릭하여 결과 모니터링 가능

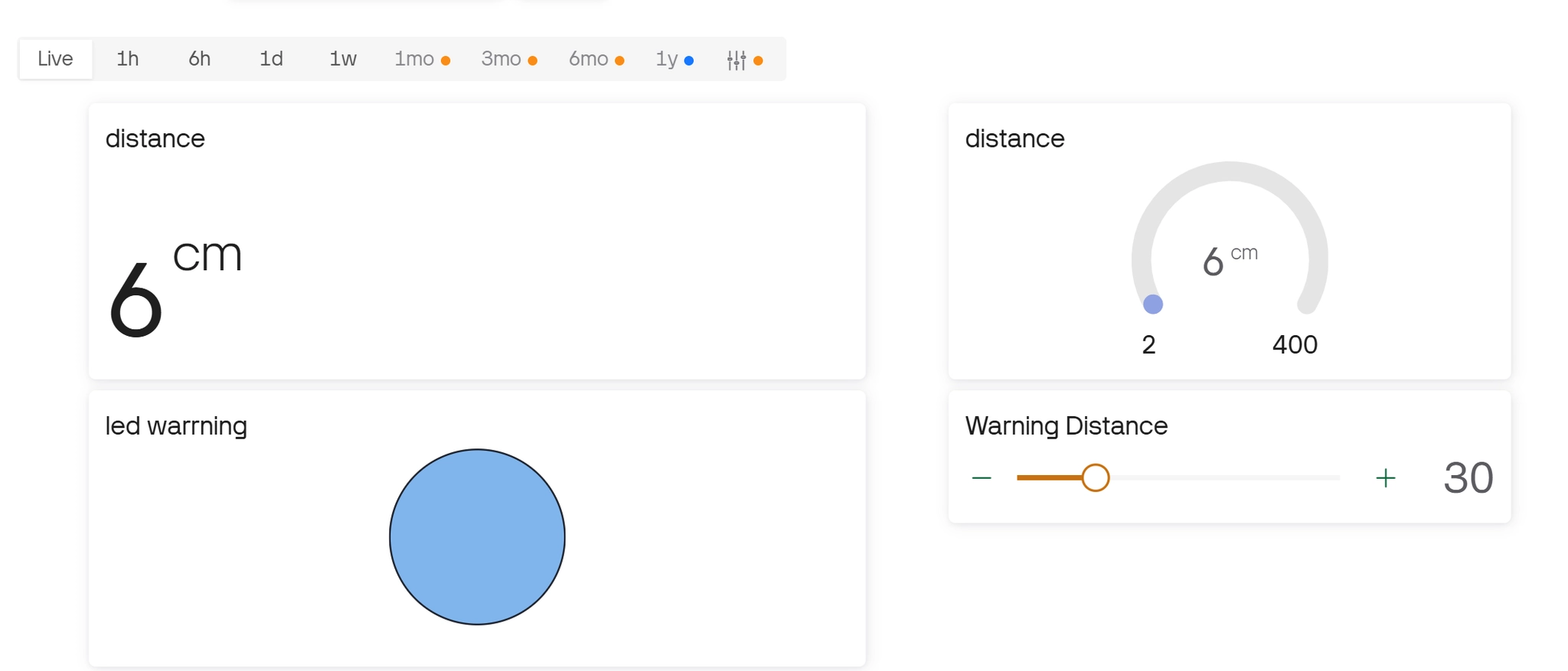

실시간 확인 가능

4. Row Data를 저장할 순 없을까?

1.
다시 데이터 스트림으로 이동→ edit클릭
우리는 v1가상핀에 연결된 값을 저장하는 것이 목적
2.
v1을 클릭한 다음, 고급 설정을 보니.. 돈 달라고..
3.
결론: 다른 방법을 찾자!
